呼伦贝尔电容电流测试仪操作使用说明所有测试线接好以后，打开电源开关，仪器初始化后进入“开机界面”屏（见图13）。1、参数设置图13 主菜单接线方式可以设置为1PT、3PT、3PT1、3PT2、4PT、4PT1六个中的一个。电压等级设置位线路的电压等级如 10KV、35KV等。试品编号设置实验标记，方便以后将历史数据对应到相应的变电站。按上下左右键选择相应的选项，按“确认”键进入所选功能。 设置完成按“启动/停止”，进行测试。2、数据测试图14 参数设置上图中，黑框中显示的测试电容为配网线路三相对地电容的总和，电容电流为此对地电容值折算到额定电压下的电容电流值。下面显示的开口三角电压，为实际上开口三角处的工频电压值，这个电压值过高会影响测量精度。U1U2I1I2A1A2这些值为测试过程数据。3、历史数据按“记录”切换到“历史记录”屏幕见图16。按上下键切换显示的历史数据，按存储建将数据保存到U盘。图16 测量记录查询4 实时时钟设置按“设置”按键均可打开如下图所示参数设置界面。用户可以通过此界面设置背光亮度，电量显示方式（电压值/百分比）还可以进行时间设置。时间设置完毕需要确认才能保存。“语言选择”可以改变界面显示语言，有中文和英文两个选择项，改变语言需要重启设备才能完全生效。见图17。图17 实时时钟设置八、注意事项1 使用仪器时请按本说明书接线和操作。2 接地端子应就近可靠接地。3 测试开始前请输入正确的参数设置。4 测量过程中如果电流输出端子无电流输出，请检查接线。5 当零序3U0电压过高时，如果正在进行电容电流测量过程，则自动停止测量过程；如果未启动测量，则不能启动测量过程，直至零序3U0电压降低至范围。6为了确认电容电流测试仪是否正常，可以在PT不带电的情况下对测试仪进行检验和校准。检验方法如下：取一个10kV（其他电压等级亦可）的PT，在高压端接入一个已知电容量的电容（耐压大于100V即可），将二次侧主绕组a-x端（电压为）与测试仪的电流输出端连接，即从a-x端进行测量。设置仪器的“额定高压”为“10kV”（其它电压等级PT，按照PT电压等级设置）、“PT方式”设置为“1PT”，开始测量过程。如果测量结果和已知电容的电容量一致，说明该仪器工作正常、测量准确，可以用于现场测量。

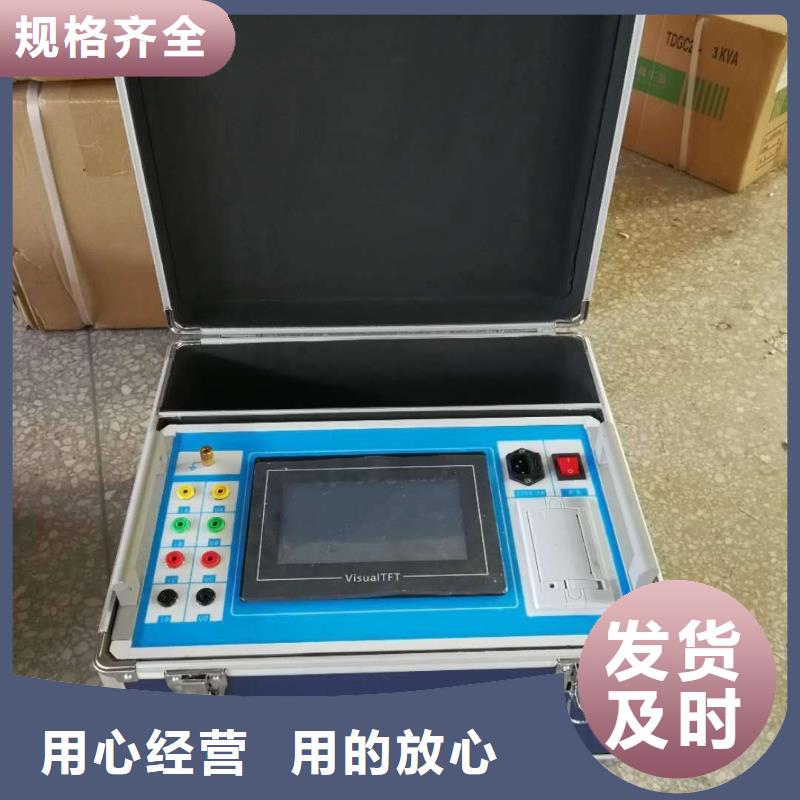

呼伦贝尔电容电流测试仪功能特点本仪器在不拆线的情况下测量成组并联电容器的单个单相电容及同时测量包括△、Y型、YN型等在内的三相电容器并判断电容器的不平衡性；同时可以测量各种电抗器的电感量。仪器可显示并打印、保存包含电压、电流、相位等在内的原始测试数据，便于被试品分析。仪器采用800X480七寸工业级高亮触摸屏，阳光下可视，内置电子版接线说明，使用说明，操作简便。49Hz交流测量，测量精度更高、抗干扰能力更强；外置电流钳具备反向自动修正功能，电流钳方向不影响测试数据和测试结果；仪器可存储上万组测试数据，并配备微型打印机、USB接口，可实现测试数据及历史存储数据的打印及U盘数据导出；仪器采用内置高密度高容量进口电池组供电，提高户外操作的便携性；仪器在测试过程中会经过预检并具备过流保护功能，电源输出短路不会损坏设备。3.技术指标工作电源： 220V/50Hz与42V/7000maH锂电双供电试验电压：0.1V～50V 150VA测量范围： 电容 0.01uf～5000uf（1%读数+0.01uf）电感：0.1mH～50H（1%读数+0.02mH）电阻：0～50K（1%读数+0.03Ω）电流：0～3A（0.5%读数+0.1mA）电压：0～50V（0.5%读数+0.1V）小分辨率：电容 0.001uf电感 0.01mh电阻 0.01Ω电流 0.01mA电压 0.1mV环境温度 ：-20℃-60℃仪器重量： 4kg外形尺寸：350mmX250mmX15mm

呼伦贝尔电容电流测试仪目前，我国电力系统的电源中性点一般是不直接接地的，所以当线路单相接地时流过故障点的电流实际是线路对地电容产生的电容电流。据统计，电力系统的故障很大程度是由于线路单相接地时电容电流过大导致起弧且电弧无法自行熄弧引起的。因此，我国的电力规程规定当10kV和35kV系统电容电流分别大于30A和10A时，应装设消弧线圈以补偿电容电流，这就要求对的电容电流进行测量以做决定。另外，电力系统的对地电容和PT的参数配合会产生PT铁磁谐振过电压，为了验证该配电系统是否会发生PT谐振及发生什么性质的谐振，也必须准确测量电力系统的对地电容值。传统的测量电容电流的方法有单相金属接地的直接法、外加电容间接测量法等，这些方法都要接触到一次设备，因而存在试验危险、操作繁杂，工作效率低等缺点。进而出现了在PT二次侧注入信号法测量电网电容电流；与传统测量方法相比，该方法测量过程中，测试仪无需和一次侧直接相连，因而试验不存在危险性，无需做繁杂的工作和等待冗长的调度命令，只需将测量线接于PT的开口三角端子就可以测量出电容电流的数据。从PT开口三角处注入的是微弱的异频测试信号，所以既不会对继电保护和PT本身产生任何影响，又避开了50Hz的工频干扰信号。

呼伦贝尔电容电流测试仪参数设置为出厂校准时设置，建议客户不得改变其设置数据，否则会造成测试数据的不准。如果需要重新更改，必须在本公司技术人员指导下进行，并且先要记录下更改前的设定值，以便设置失败时能够恢复初始值。如果想查询已存储的记录，可在主菜单下选择查询记录，按确认键进入显示如下：图16按↑ ↓键查询所需记录，按打印键可打印当前记录，如果要删除记录，可按F2键进行删除，删除完成后所有记录均清零。按返回键或复位键可返回主菜单。测试数据中各符号的含义：⑴、I：被测电容（抗）器的电流有效值，单位为A（安培）；⑵、U：被测电容（抗）器的电压有效值，单位为V（伏特）;⑶、P：被测电容（抗）器的有功功率有效值，单位为W（瓦）；⑷、F：输出电源的当前频率，单位为Hz（赫兹）；⑸、Rc：被测电容器的容抗，单位为Ω（欧姆）；⑹、Rl：被测电抗器的感抗，单位为Ω（欧姆）；⑺、Rz：被测试品的阻抗，单位为Ω（欧姆）；⑻、C:被测试电容器的电容值，单位为uF(微法);⑼、Cab：被测三相电容器的AB相电容值，单位为uF（微法）；⑽、Cbc：被测三相电容器的BC相电容值，单位为uF（微法）；⑾、Cca：被测三相电容器的CA相电容值，单位为uF（微法）；⑿、Ca：被测三相电容器的A相电容值，单位为uF（微法）；⒀、Cb：被测三相电容器的B相电容值，单位为uF（微法）；⒁、Cc：被测三相电容器的C相电容值，单位为uF（微法）；⒂、Cz：被测三相电容器总的电容值，单位为uF（微法）；⒃、L：被测电抗器的当前测量电感值，单位为H（亨）；⒄、Ф：被测试品的电压与电流之间的相位角，单位为 o（度）

呼伦贝尔电容电流测试仪但是，现有的基于PT二次侧注入信号法的测试仪体积及重量较大，便携性较差不利于测试量较大的工况。并且，此类测试仪对于4PT连接方式的电网，测量精度极低，难以满足用户需求；需要改变PT连接方式才能准确测量系统电容电流。为解决这些问题，我公司在上一代基于PT二次侧注入信号法测试仪的基础上，经过重新研发设计，开发出新一代产品电容电流测试仪。采用全新硬件结构和速度更快的ARM处理器及AD转换器，内置全新的全数字变频逆变电源，效率高、发热量小、体积小、重量轻。与前一代相比，新一代体积和重量都大大减小，更加便于携带和现场测试。针对4PT连接方式内置变压器中性点信号注入测试法和补偿电容器中性点信号注入测试法，以解决4PT连接方式电网电容电流测试精度不高的问题。在任何时刻（包括测量过程中）都可准确测量零序3U0电压，从而便于用户判断系统工作状态；并且在测试过程中，如果零序3U0电压过高可自动停止测量过程。该测试仪采用工业彩色液晶屏（强光下可读）、中文菜单、人机交互更加友好，并且具备U盘存储和数据打印等功能。接线简单、测试速度快、测试稳定性和数据准确性高，大大减轻了试验人员的劳动强度，提高了工作效率。

呼伦贝尔电容电流测试仪主要技术指标使用环境：温 度：15C~25C 相对湿度：＜80％（25C） 海拔高度：＜2500m电源频率：50Hz 0.5Hz电源电压：220V5V主要参数：1）测量范围：电容：0.1μF～2000μF；电感：0.1mH～2H；2）分辨率（即模拟的标准调节细度）：电容：0.01μF；电感：0.01mH；3）电容允许误差：±（0.2％读数＋0.04％满量程）；电感允许误差：±（0.2％读数＋0.04％满量程）；4）其他参数：背景电容范围：50μF～2000μF；电压输入范围：（0~30）V；电流输出范围：（0~20）A；频率响应范围：40Hz~65Hz。四、工作原理图1工作接线图DRC-1型电容电感测试仪校验装置，其工作时的接线如图1所示。在检定过程中，将被检电容电感测试仪的电压输出端子U＋、U-分别和校验装置的电压输入端子Uin＋、Uin-连接，将被检电容电感测试仪的电流输入端子（钳形电流测试夹）和校验装置的电流输出端子连接。1.电容测量功能检定见图1，校验装置Uin端子接受来自被检电容电感测试仪的电压信号U，并根据关系式I＝U/(1/jωC)在Iout端子反馈出电流信号I，此时被检电容电感测试仪将测量U和I信号并计算出电容测量值C试品，通过上述过程可计算出被检电容电感测试仪的电容测量误差C误差＝C试品?C，进而达到了对被检电容电感测试仪的“电容”测量功能进行检定的目的。

呼伦贝尔电容电流测试仪测试完成，按停止键停止测试，分析打印并存储数据；并联电容测量已停止状态：【启动】 电源预检、加压启动并进行计算测量；在电源已经启动的状态下为保证电源及时停止，故除暂停、停止、编号按键外其他按键无效；图10 并联电容暂停及停止并联电容测量启动状态：【停止】 停止源的输出、本组测试结束；请存储数据并更换相别或组别；【暂停】 停止源的输出、更换电流钳测试点、并保留预检结果及加压值；图11 并联电容电源继续并联电容测量暂停状态：【继续】 不经过电源预检、直接按照暂停前的加压值施加相同的电压值；并联电容已停止状态或暂停状态：触摸组别及相别的蓝色区域可修改组别及相别，无论相别为A、B、C 均采用A、N输出；【数据】 记录电容测试过程中的原始电压、电流、频率及相位数据，按数据键进入原始数据查看界面；编号AlL为总的电压、电流、相位及电容信息，各数字编号代表分支的电压、电流、相位及电容信息；【存储】 存储该组测量原始数据及测量结果；【打印】 打印该组测量数据及测量结果；【帮助】 界面信息的操作提示及接线示意；在所有的操作模式的电源停止或暂停状态下，均可以通过触摸【帮助】按键阅读操作提示及接线提示；在所有的电源启动状态下均有红色字体的电源提示，用于提示当前操作及当前测量状态；在所有的操作模式下均具备弹窗提醒功能：如果负载与所选模式不匹配（例如：感性负载，选择了电容测量），弹窗提示“角度异常 请确认类别与被试品一致”；如果电源未启动或实际加压量与系统加压量不一致，弹窗提示“数据可能存在异常 请管制测试结果的有效性”；如果电源过流，弹窗提示“过流保护 请检查负载”；如果测试数据已存储，弹窗提示“数据已存储”；

呼伦贝尔电容电流测试仪配电网中PT接线方式及PT的变比配电网中的PT接线方式和PT的变比会对测试仪的测量结果产生很大的影响，如果PT的接线方式和变比选择不正确，测量结果将不是系统的真实电容电流值，而是真实值乘以两变比之商的平方倍。因此为了测得正确的数据，在测试前必须对配电网中PT的接线方式及PT变比有一个清晰的了解。目前，我国配电网的PT接线方式有以下几种：1、3PT接线方式这种接线方式分“N接地”、“B相接地”两种，分别如图 4和图 5所示。对于这两种方式，均从N-L两端注入测试信号。根据所用PT的不同，分成三种类型：3PT： 、 3PT1： 、 3PT2： 。图 4 N接地方式图 5 B相接地方式图 4、图 5所示的系统运行方式是从开口三角测量系统容流时所必须的运行方式，而对于一般的配网系统，并不都是处于这样的运行方式下，例如在系统中还接在消弧线圈、PT高压侧中性点接有高阻消谐器、PT开口三角接有二次消谐装置等。这时，必须将运行方式转换为图 4或图 5所示的运行方式。常见的采用3PT接线方式的配网其运行方式如图 6所示：图 6 常见的采用3PT接线方式的配网运行方式测试步骤：（1）检查测量用的PT高压侧中性点是否安装有高阻消谐器，如有，将其短接。从测量原理可知，选用哪组PT进行测量，我们就只考虑这组PT的接线情况。而无需关心系统内的其他PT的情况。如果系统中有些PT安装高阻消谐器，有些没安装，则完全可以从没有安装高阻消谐器的PT进行测量，这样可以省去短接消谐器的工作。（2）检查消弧线圈是否全部退出运行。在有电气联系的被测电压等级系统中所有消弧线圈均要退出运行，并非只退出该变电站的消弧线圈。同时只考虑被测电压等级的情况，无需考虑其他电压等级的情况。例如，被测变电站A为10kV系统，并通过联络线与变电站B的10kV系统相连，变电站A有2台消弧线圈，变电站B有1台消弧线圈，则测量时有电气联系的这3台消弧线圈均要退出运行；而35kV系统有无消弧线圈则无需考虑。（3）退出PT 开口三角的消谐装置。如果经过实测证明，开口三角所接的某些厂家某些型号的二次消谐装置对测量结果没有影响，则消谐装置可以不退出运行。一般对于微电脑控制的消谐器，其只有在系统有谐振发生时才动作，该类消谐器一般对测量无影响。（4）如果PT二次侧并列运行（很少见），则将其改为单独运行。

呼伦贝尔电容电流测试仪功能特点?本仪器可在不拆线情况下测量成组并联电容器的单个电容（单相电容及三相电容均能测量），同时本仪器也能测量各种电抗器的电感量，还可以做为工频电流测试仪使用，一机三用，满足现场的多种使用，?测量时本仪器显示测量电容值或电感值的同时还可以显示测量的电压、电流、功率、频率、阻抗、相位角等数据，以便更好的分析试品的好坏；?仪器采用240×128大屏幕带背光的液晶显示，白天夜间均能清晰观察，中文菜单提示，操作简便。?仪器内置大容量非易失性存储器：可存储50组测量数据。?仪器内置高精度实时时钟功能：可进行日期及时间校准。?仪器自带高速微型热敏打印机：可打印测量及历史数据。?仪器试验电源过流保护功能：电源输出短路不会损坏仪器。三、技术指标输出电压 ~2V~20V测量范围 电容：2uF～2000uF电感：1mH～10H电流：50mA～10A电压: 0~ ~25V测量精度 电容：±(1%+2字)电感：±(1%+5字)电流：±(1%+2字)电压：±(1%+2字)外形尺寸 350mm×230mm×190mm仪器重量 8kg
